hth365华体会

  硬度的测试原理和计算公式材料硬度的测试原理和计算公式硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力，是衡量材料软硬的判据，是一个综合的物理量。

  材料的硬度越高，耐磨性越好，故常将硬度值作为衡量材料耐磨性的重要指标之一。

  根据压头和压力不同，常用的硬度指标有布氏硬度（HBS、HBW）、洛氏硬度（HRA、HRB、HRC等）和维氏硬度（HV）。

  一、洛氏硬度1、试验原理洛氏硬度是以顶角为120的金刚石圆锥体或直径为Φ1.588㎜的淬火钢球作压头，以规定的试验力使其压入试样表面。

  压入试样表面之后卸除主试验力，在保留初试验力的情况下，根据试样表面压痕深度，确定被测金属材料的洛氏硬度值。

  1－1是在初试验力作用下压头所处的位置，压入深度为h1，目的是为了消除由于试样表面不光洁对试验结果的精确性造成的不良影响。

  图中2－2在总试验力（初试力＋主试验力）作用下压头所处位置，压入深度为h2。

  3－3是卸除主试验力后压头所处的位置，由于金属弹性变形得到恢复，此时压头实际压入深度为h3。

  由此获得的洛氏硬度值ＨＲ为一无名数，试验时一般由试验机指示器上直接读出。

  2、常用洛氏硬度标尺及适合使用的范围上述洛氏硬度的三种标尺中，以ＨＲＣ应用最多，一般经淬火处理的钢或工具都采用ＨＲＣ测量。

  凹版镀铬机镀铬层质量评估与测试方法凹版镀铬机是一种用于给印刷凹版添加镀铬层的设备。

  镀铬层对凹版的质量和性能有着重要影响，因此评估镀铬层的质量是很重要的。

  一、镀铬层质量评估方法1. 外观品质评估：外观品质评估是对镀铬层表面外观进行判断，常用的评估指标包括镀层的光泽度、平整度、无缺陷等。

  2. 膜层附着力评估：膜层附着力评估是评估镀铬层与凹版基材之间的附着力。

  刮削试验能够最终靠使用刮刀或刮片进行横向或纵向刮削，观察镀铬层的剥离情况。

  X射线荧光光谱法可以直接测量镀铬层的厚度，通过一系列分析镀铬层中的化学元素的浓度。

  显微硬度测量法可以在镀铬层上使用显微硬度计进行硬度测量，从而间接评估镀铬层的厚度。

  4. 膜层成分分析：膜层成分分析能确定镀铬层中的化学元素的含量和分布情况。

  电子探针显微分析法能通过在镀铬层上进行探针测量，确定镀铬层中各元素的含量和分布情况。

  二、测试方法简介1. 光泽度测试：可以使用光泽度计进行测量，根据光泽度计的读数评估镀铬层的光泽度。

  2. 平整度测试：常用方法是使用显微镜对镀铬层进行观察，评估镀铬层的平整度。

  使用200HB～900HV的已知硬度的一组标准锉；》）（通常8支一组）。

  用单手握住柄部，以单手的力量(4. 5～5kg)将锉纹部压入被测定物，镀层比锉）9硬时，锉）9滑动，否则锉）9会进入镀层。

  其测定原理都是将一定形状的压头压人镀层，通过测定压力或压痕大小来确定硬度。

  由于镀层较薄，基体金属往往会影口响测定结果，因此选择合适的压人负荷是关键。

  (2)显微硬度计测定金属镀层的硬度这种仪器的工作原理是以极小的压力将一锥形金刚钻压头压入待测镀层，待测镀层单位压痕面积上的压力即为显微硬度值。

  用这种压头试验同一种材料，当所加的载荷为lg～lkg时，所测得的硬度值几乎与所加的载荷无关。

  (3)维氏和努氏显微硬度的测定这两类仪器的工作原理都是把压头垂直缓缓压入要检测的表面（如压力负荷低于ION的镀层、涂层或阳极氧化膜），并使压头按规定的负荷停留规定的时间。

  镀铬表面硬度测试仪产品名称：OU2300便携式超声波硬度计∙产地：中国销售：沧州欧谱∙简介：OU2300便携式超声波硬度计(超声波硬度仪)可测量法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度部分的硬度测量；以及轴和薄壁管道、容器的硬度测量；车轮、涡轮转子的硬度测量；钻头的刀口的硬度测量；∙一、OU2300超声波硬度计简介当前，硬度测试可采用的方法有很多种类，比较常用的有布氏、洛式、维氏、里氏试验法等。

  其中布氏和洛式试验力大、压痕大，对试样表面损伤较大、而维氏采用光学法进行测量，需要非常专业的技术人员操作，且都不能对大型工件进行直接的测试；而超声波硬度计采用超声波接触阻抗法对式样进行比较测量，具有精度高、速度快、可携带、操作简便等优点。

  本产品采用德国技术、德国元件在中国进行组装生产，随机超声波硬度计样机已经通过中国最权威检测机构——中国计量科学研究院检定，产品精度完全符合美标ASTM A1038-2005，欧标DIN 50159-1-2008和中国行标 JB/T 9377-2010技术要求。

  二、技术特点符合标准: ASTM-A1038-05, DIN 50159-1, JB/T 9377-2010测量精度高——可达3% HV,1.5HR,3%HB测试压痕小——需用高倍显微镜才能观察到测量速度快——可在 2 秒内输出测试结果大屏幕显示——直接显示当前测量值、累计测量值、最大值、最小值、平均值及上下偏差操作简便——不需要专业培训即可上手测量稳定性高——欧谱郑重承诺保固期长达两年海量存储——可同时存储2000组测量数据校正简单——可存储20组校正数据供随时调用无须再浪费时间对同一材料反复进行校正三、应用场合OU2300超声波硬度计可测量法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度部分的硬度测量；以及轴和薄壁管道、容器的硬度测量；车轮、涡轮转子的硬度测量；钻头的刀口的硬度测量；HAZ焊接部位的硬度测量；能覆盖工业生产中绝大部分的黑色金属、有色金属及其合金的硬度测量，是非常理想的硬度测试仪器。

  镀铬是一种表面处理技术，通过将铬电镀到材料表面来提高其表面硬度、耐磨性和抗氧化性。

  需要注意的是，材料经过镀铬加工后虽然能够提高表面硬度和耐磨性，但也会降低其塑性和韧性。

  涂层硬度测试方法涂层硬度测试方法是一项非常重要的测试过程，尤其是对于需要在工业和制造业中进行表面涂层的物件。

  这个过程可以帮助你确定涂层的质量，以及决定是否需要更换涂层或者更换整个物件。

  下面是一些常见的涂层硬度测试方法：1. 落锤法落锤法是测试金属涂层硬度的一种常见方法，它通过将一个标准化的锤头从一定的高度落下，然后测量锤头与涂层之间的间隙来确定涂层硬度。

  这个方法适用于大多数涂料和涂层类型及基材，可用于检验涂层的质量及表面硬度等。

  在这个测试方法中，一个具有标准刻度线的刮痕仪被用来在涂层表面施加一个标准压力并划出一条刻度线。

  这个方法是通过将一定量的磨料，在一定压力下，连续地与涂层表面摩擦并旋转，进行漫长而机械的操作，以测试涂层对于磨损的抵抗力。

  一旦确定了涂层的硬度，就能够评估其质量、性能和耐久性，从而为更好地维护涂层提供支持。

  用盐雾测试机（室温35º，氯化钠溶液5±1%的浓度，PH值6.5～7.2，喷雾的压力1.3～1.5cm2）时间为8小时不起红锈为合格。

  对其镀层厚度以保证螺纹质量为准，即必须符合图纸或GB5267中的要求，如右表所示，其厚度检测方法按GB5267的相关内容进行。螺纹称直径(mm)≤2.5

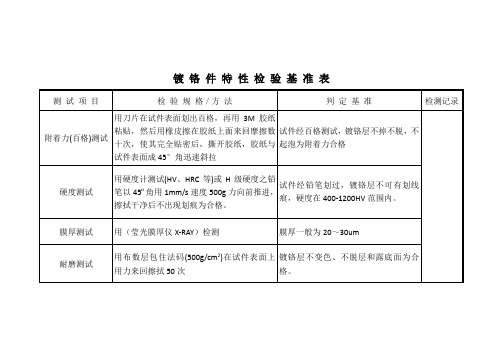

  用刀片在试件表面划出百格，再用3M胶纸粘贴，然后用橡皮擦在胶纸上面来回摩擦数十次，使其完全贴密后，撕开胶纸，胶纸与试件表面成45°角迅速斜拉

  用硬度计测试(HV、HRC等)或H级硬度之铅笔以45º角用1mm/s速度500g力向前推进，擦拭干净后不出现划痕为合格。

  用刀片在试件表面划出百格，再用3M胶纸粘贴，然后用橡皮擦在胶纸上面来回摩擦数十次，使其完全贴密后，撕开胶纸，胶纸与试件表面成45°角迅速斜拉

  用硬度计测试(HV、HRC等)或H级硬度之铅笔以45º角用1mm/s速度500g力向前推进，擦拭干净后不出现划痕为合格。

  用盐雾测试机（室温35º，氯化钠溶液5±1%的浓度，PH值～，喷雾的压力～1.5cm2）时间为8小时不起红锈为合格。

  对其镀层厚度以保证螺纹质量为准，即必须符合图纸或GB5267中的要求，如右表所示，其厚度检测方法按GB5267的相关内容进行。

  咱们为啥要做这个活塞杆镀铬试验呢？很简单，就是想看看镀铬之后的活塞杆在各种性能方面是不是变得更牛了。

  比如说，它的耐磨性、耐腐蚀性是不是大大提高了，这样就能让活塞杆在实际使用中更耐用，少出毛病。

  这些样品啊，要选那些规格、材质都一样的，就像挑一群双胞胎一样，这样才能保证试验结果是因为镀铬这个因素导致的，而不是因为样品本身的差异。

  其中5根拿来镀铬，另外5根就不镀铬，作为对照组，就像比赛要有个参照一样。

  这清洗可不能马虎，就像给它洗个超级干净的澡，把上面的油污、灰尘啥的都统统弄掉。

  可以先用有机溶剂泡一泡，然后再用清水冲个好几遍，直到表面干干净净，水在上面都能均匀地铺展开来，而不是一滴一滴的，就像荷叶上的水珠那样。

  这就像是给它做个小小的按摩，让表面的分子都活跃起来，这样镀铬的时候铬层就能更好地附着在上面。

  可以用一些专门的活化剂来处理，按照活化剂的说明书来操作就行，就像按照菜谱做菜一样。

  要根据经验或者参考一些成熟的镀铬配方，保证铬离子的浓度、酸碱度啥的都合适。

  一般来说，我们可以先从一个经验值开始，比如30 50安/平方分米，然后根据实际镀铬的情况再做调整。

  金属表面镀层硬度检测方法摘要：金属表面镀层硬度检测是评估金属表面镀层质量的重要手段之一。

  本文将介绍几种常用的金属表面镀层硬度检测方法，包括洛氏硬度检测、维氏硬度检测、巴氏硬度检测和超声波硬度检测。

  这些方法各有特点，可以根据不同的需求选择合适的方法进行金属表面镀层硬度检测。

  1. 洛氏硬度检测洛氏硬度检测是金属表面镀层硬度检测中最常用的方法之一。

  它通过在金属表面施加一定载荷，然后测量产生的压痕的直径来评估金属表面镀层的硬度。

  洛氏硬度检测具有简单、快速、经济的特点，适用于大部分金属表面镀层的硬度检测。

  它通过在金属表面施加一定载荷，然后测量产生的压痕的对角线长度来评估金属表面镀层的硬度。

  它通过在金属表面施加一定载荷，然后测量产生的压痕的对角线长度和压痕的长轴长度之比来评估金属表面镀层的硬度。

  巴氏硬度检测具有一定的精度和重复性，适用于大部分金属表面镀层的硬度检测。

  4. 超声波硬度检测超声波硬度检测是一种非接触的金属表面镀层硬度检测方法。

  它通过将超声波传递到金属表面镀层上，并测量超声波的传播速度来评估金属表面镀层的硬度。

  超声波硬度检测不会对金属表面造成损伤，适用于对金属表面镀层进行无损检测。

  本文介绍了几种常用的金属表面镀层硬度检测方法，包括洛氏硬度检测、维氏硬度检测、巴氏硬度检测和超声波硬度检测。

  这些方法各有特点，可以根据不同的需求选择合适的方法进行金属表面镀层硬度检测。

  在实际应用中，可以根据具体情况选择最适合的方法，以确保金属表面镀层的质量和硬度符合要求。

  摘要：一般金属表面镀层的厚度比较薄，但对硬度要求大多比较严格，因此金属表面镀层硬度检测十分重要。

  镀层硬度的测量方法主要有两种，一种采用的用显微硬度法来进行测量，是固定式的；另一种方法是采用超声波硬度计来进行表面镀层的硬度测量，是便携式的。

  每一试样最少取5点进行测试，取平均值，结果大于100时，取整数；结果小于100时，保留1位小数；结果小于10时，保留两位小数。

  显微硬度计测量金属表面镀层的硬度的方法，准确度高，对企业的生产具有重要的意义。

  [1]机械工业理化人员技术培训和资格鑒定委员会.金相检验.中国质检出版社.2008.

  电镀层硬度测试标准电镀层硬度测试是评价电镀层质量的重要指标之一，其硬度的高低直接关系到电镀层的耐磨性、耐腐蚀性等性能。

  维氏硬度测试法是通过在一定条件下，用一定形状的金属材料压入被测材料表面，通过压痕的形状、大小和深度来间接反映被测材料的硬度。

  洛氏硬度测试法是利用洛氏硬度计在一定负载下，通过测量压头对被测材料的压痕深度来反映材料硬度的方法。

  1. 电镀层硬度测试应遵循国家标准GB/T 4340.1-2009《金属材料维氏硬度试验第1部分，试验方法》和GB/T 231.2-2009《金属材料洛氏硬度试验第2部分，洛氏硬度试验（HRB、HRF、HRE、HRH、HRD、HRL）》的相关规定。

  2. 在进行电镀层硬度测试时，应根据被测电镀层的材料特性和厚度选择合适的硬度测试方法，并按照相关标准规程进行操作，确保测试结果的准确性和可靠性。

  将待测电镀层样品进行清洗和抛光处理，确保表面光洁无杂质，并且保证样品的平整度。

  根据被测电镀层的材料特性和厚度，选择合适的硬度测试仪器，并按照仪器操作手册进行仪器的调节和校准。

  将调节好的硬度测试仪器按照标准规程放置在待测电镀层样品上，进行硬度测试，记录测试结果。

  1. 根据测试结果，评价电镀层的硬度是否符合要求，对于不合格的样品，进行原因分析并采取相应的改进措施。

  2. 根据硬度测试结果，可以对电镀工艺进行调整，改善电镀层的硬度性能，提高产品质量。

  电镀层硬度测试标准的建立对于保证电镀层质量具有重要意义，通过遵循相关的硬度测试方法和标准规程，可以准确评价电镀层的硬度性能，并对电镀工艺进行改进，提高产品质量，满足客户需求。

  镀层硬度那可是个重要指标啊！怎么测试呢？其实很简单啦！可以用显微硬度计来测。

  先把待测样品固定好，调整好硬度计的参数，然后在镀层上选择几个点进行测试。

  嘿，就这么几下，硬度数据就出来啦！这过程中可得小心啊，要是不小心把样品弄歪了或者参数调错了，那可就麻烦啦！那安全性和稳定性咋样呢？放心吧！只要操作规范，那是稳稳当当的。

  为啥呢？因为知道了镀层硬度，就能判断产品的耐用性啊！想象一下，如果镀层硬度不够，那产品不就很容易磨损、损坏嘛！多闹心啊！但如果提前测好了硬度，就能保证产品质量啦！多棒啊！

  哇，要是没做这个测试，那这批产品流出去，不得被消费者骂死啊！最后损失可就大啦！

  超声波硬度计检测镀层硬度的方法超声波硬度计是一种常用的非破坏性检测仪器，可以用于测量材料的硬度。

  它通过发送超声波信号至被测物体，根据信号的传播速度变化来计算材料的硬度。

  镀层硬度的高低对于材料的使用寿命和性能有重要影响，因此需要进行准确的检测。

  超声波硬度计检测镀层硬度的方法如下：1. 准备工作：在进行镀层硬度检测之前，首先需要准备好超声波硬度计和被测镀层样品。

  2. 超声波传播：将超声波硬度计的探头贴近被测镀层表面，并以一定的压力施加在样品上。

  3. 超声波传播速度测量：超声波在不同材料中的传播速度是不同的，而传播速度与材料的硬度有关。

  超声波硬度计可以测量超声波信号在被测镀层中的传播时间，并根据传播时间计算出传播速度。

  5. 结果分析：将得到的镀层硬度数值与标准值进行比较，判断镀层的硬度是否符合要求。

  如果镀层硬度过低，则可能存在镀层与基材之间的结合问题；如果镀层硬度过高，则可能会影响镀层的韧性和耐磨性。

  相比于传统的硬度测试方法，如洛氏硬度计、布氏硬度计等，超声波硬度计不需要对样品进行破坏性取样，且测试结果准确可靠。

  首先，超声波硬度计只能测量材料表面附近的硬度，对于较厚的镀层可能无法准确测量。

  其次，超声波硬度计的测试结果受到材料的粗糙度、厚度和形状等因素的影响，需要在实际测试中进行修正。

  通过测量超声波的传播速度，可以得到镀层的硬度数值，并进行结果分析和判断。

  镀铬硬度hrc铬是一种常见的金属元素，它具有很强的抗腐蚀和耐磨性能，因此广泛应用于各种工业领域。

  其中，镀铬技术是一种常见的钢铁表面处理技术，在镀铬过程中，铬会形成一层致密、硬度高的氧化铬层，这一层具有很好的抗腐蚀和耐磨性能，可以保护钢铁表面免受环境侵蚀和磨损。

  镀铬硬度HRC是指经过镀铬处理后的钢铁表面硬度的评价指标，HRC是Rockwell硬度计中的一种评价硬度的单位，它是通过在钢铁表面施加一定的静负载后测量针头的凹陷深度来评价硬度的。

  镀铬硬度HRC通常与钢铁的机械强度和韧性密切相关，高强度和高韧性的钢铁通常具有较高的HRC值。

  对于镀铬表面处理的钢铁，其HRC值可通过不同的测试方法来测量，在实际应用中，常用的方法包括：1.普通 Rockwell硬度测试：这种测试方法需要在测试钢铁表面施加一定的负载，并在预定的时间内测量印痕的深度。

  通常，普通Rockwell硬度测试使用针头为1.5875mm的硬度计，其载荷在60、100和150kg范围内变化，可进行不同强度条件下的硬度测试。

  2.淬火后Rockwell硬度测试：这种测试方法通常用于评估钢铁的淬火硬度。

  在淬火过程中，钢铁中的碳和其他元素被快速冷却，形成一种致密的晶粒结构，这种结构具有优异的硬度和韧性。

  3.维氏硬度测试：维氏硬度测试是一种通过在测试钢铁表面施加一定载荷并测量深度来评价硬度的方法。

  与Rockwell硬度测试不同，维氏硬度测试使用的针头是一个钻头尖，其硬度计数是通过计算表面硬化区域的长度来确定的。

  在实际应用中，通常需要对钢铁进行多种硬度测试，并结合钢铁的成分、应用环境和强度等其他因素来评估钢铁的镀铬硬度HRC值。

  通常情况下，镀铬钢铁的HRC值在55至70之间，高强度和高韧性的钢铁具有更高的HRC值。

  这些HRC值可以帮助采购者对钢铁的质量进行评估，并选择最适合的材料来满足自己的需求。

  总之，镀铬技术是一种非常有用的钢铁表面处理技术，可以显著改善钢铁的抗腐蚀和耐磨性能。

  镀层硬度的检测方法现代电镀网讯：一、材料硬度的简介硬度是材料的力学性能之一。

  它是表征材料的弹性、塑性、形变强化率、强度和韧性等不同物理组合的一种综合性能指标。

  根据实验方法的不同，可用不同的量值来表示硬度，如布氏硬度、洛氏硬度、肖氏硬度、维氏硬度等。

  试验钢铁硬度的最普通方法是用锉刀在工件边缘上锉擦，由其表面所呈现的擦痕深浅以判定其硬度的高低，这种方法称为锉试法。

  很显然，这种方法不太科学，不能用于准确地比较不同材料或同种材料不同状态下的硬度。

  布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

  由于镀层的厚度通常都只有十几个微米，用普通的方法难以获得准确的硬度值，因此检测镀层的硬度，通常都采用显微硬度测试法。

  二、显微硬度测试法1、定义：显微硬度是在显微镜下采用压痕法对金属材料进行硬度测量时获得的硬度值。

  由于镀层通常都是很薄的，要想直接在镀层上测定其硬度有些困难，因为基体材料或底镀层都会干扰硬度的测量结果。

  2、测量方法：将待测镀层镀至30μm以上，可直接用显微硬度计的压头对镀层进行测量，但基材的硬度要与镀层的硬度接近，比较可靠的方法是将镀片制成断面金相磨片，让压头在镀层横断面上取值，再进行计算。

  计算依据压头所加的压力(例如10g或20g)与压坑对角线的关系，如下式所示：式中：HV-------显微硬度值(kg/mm2)p---------负荷值(g)d---------压痕对角线的长度(μm)另外，对显微硬度计算有以下要求：①放大倍数在600倍以上；②测微目镜分度值为0.01mm；③负荷重量范围10～200g。

  镀金硬度试验镀金硬度试验是一种测试金属表面硬度的方法，通常用于确定金属表面的覆盖层或涂料是否耐用。

  一、试验原理镀金硬度试验基于压痕硬度测量的原理，使用压头产生压力，并在金属表面留下印记。

  二、试验方法1.准备在测试前，需准备以下设备：（1）压头（2）测试样品（3）测试机（4）放大镜或显微镜（5）垂直移动平台（6）电子秤（7）定标块2.测试过程（1）在测试之前进行校准：放置一个定标块在测试平台上，设置合适的压力，并通过读取深度计测量成像软件中生成的压痕的直径。

  以下是该试验的应用：1.合适的涂层设计通过测试不同的涂层，可以确定哪一种涂层能够更有效地防止金属表面磨损，从而选择最适合的涂层作为产品的表面处理。

  2.材料选择和质量控制镀金硬度试验能够最终靠测试不同材料和治疗方法来测量材料的硬度。

  通过这种分析，可以选择最适合的材料，并帮助质量控制人员确保产品达到所需的质量水平。

  经常使用该试验可以帮助生产厂家在制造上采用改进的过程来确保产生的产品质量符合标准。

  用盐雾测试机（室温35º，氯化钠溶液5±1％的浓度，PH值6。5～7.2，喷雾的压力1。3～1。5cm2）时间为8小时不起红锈为合格。

  对其镀层厚度以保证螺纹质量为准，即必须符合图纸或GB5267中的要求，如右表所示,其厚度检测方法按GB5267的相关内容进行。

  用刀片在试件表面划出百格，再用3M胶纸粘贴，然后用橡皮擦在胶纸上面来回摩擦数十次，使其完全贴密后，撕开胶纸，胶纸与试件表面成45°角迅速斜拉

  用硬度计测试（HV、HRC等）或H级硬度之铅笔以45º角用1mm/s速度500g力向前推进，擦拭干净后不出现划痕为合格。

  用肉眼观察时，表面应光亮、光泽、不应有麻点、起泡、剥落、露底、变色和结品粗大或任但对气门产品有不良影响的缺陷。

  按GB5270中规定的弯曲、磨损、热震等试验方法进行弯曲试验时，将受检验的试件用钳子夹紧，反复弯曲180度，向两面各弯曲90度直到断裂，底层与基体，底层与铬层之间不允许有任何分离、起层。

  镀铬层的硬度符合设计要求，若没有规定，铬层的显微硬度值HV大于等于50。

  1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

  2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

  3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

  一种是采用超声波硬度计来测量，超声波硬度计属于便携式硬度计，主要用于大型工件和现场成批工件的快速检测。

  因超声波硬度计压力小，不会破坏表面镀层，因而可以测量镀铬层，其特点是测量精度高、速度快，数字显示测量结果。

  显微硬度法测量的好处是测量准确，精度较高；缺点则是测量过程比较繁琐，它需要将仪器放置在固定的位置如实验室，然后把工件拿到实验室做测量，且测量速度较慢，效率低。
